六角螺栓與沉頭螺栓熱處理工藝金相組織

來源：國檢檢測查看手機網(wǎng)址

掃一掃!

掃一掃!

瀏覽：- 發(fā)布日期：2020-06-04 11:10:11【大中小】

（1）30CrMnSiNi2六角螺栓和沉頭螺栓成品（左至右）,見圖6-17。

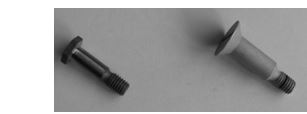

2種螺栓實物形貌

圖6-17 2種螺栓實物形貌

（2） 30CrMnSiNi2六角螺栓和沉頭螺栓金相組織與熱處理工藝

30CrMnSiNi2六角螺栓和沉頭螺栓金相組織為回火貝氏體，見圖6-18。

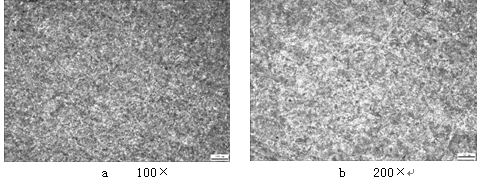

30CrMnSiNi2螺栓淬火低溫回火的金相組織

圖6-18 30CrMnSiNi2螺栓淬火低溫回火的金相組織

兩種螺栓都采用相同的熱處理工藝：

淬火：鹽浴爐 900℃ 15min 油冷

回火：堿浴爐 280℃ 40min 水冷

微信關(guān)注圖

下一篇：常見特種托板螺母金相分析上一篇：ML18成品螺母熱處理金相分析

【本文標(biāo)簽】：六角頭螺栓金相分析沉頭螺栓金相分析螺栓金相檢測
【責(zé)任編輯】：國檢檢測版權(quán)所有：轉(zhuǎn)載請注明出處

日本不卡一区二区在线看-伊人久久亚洲精品中文字幕-2024最新日韩国产午夜福利资源-插射视频免费在线观看
